Выберите тип заглушки или бампера

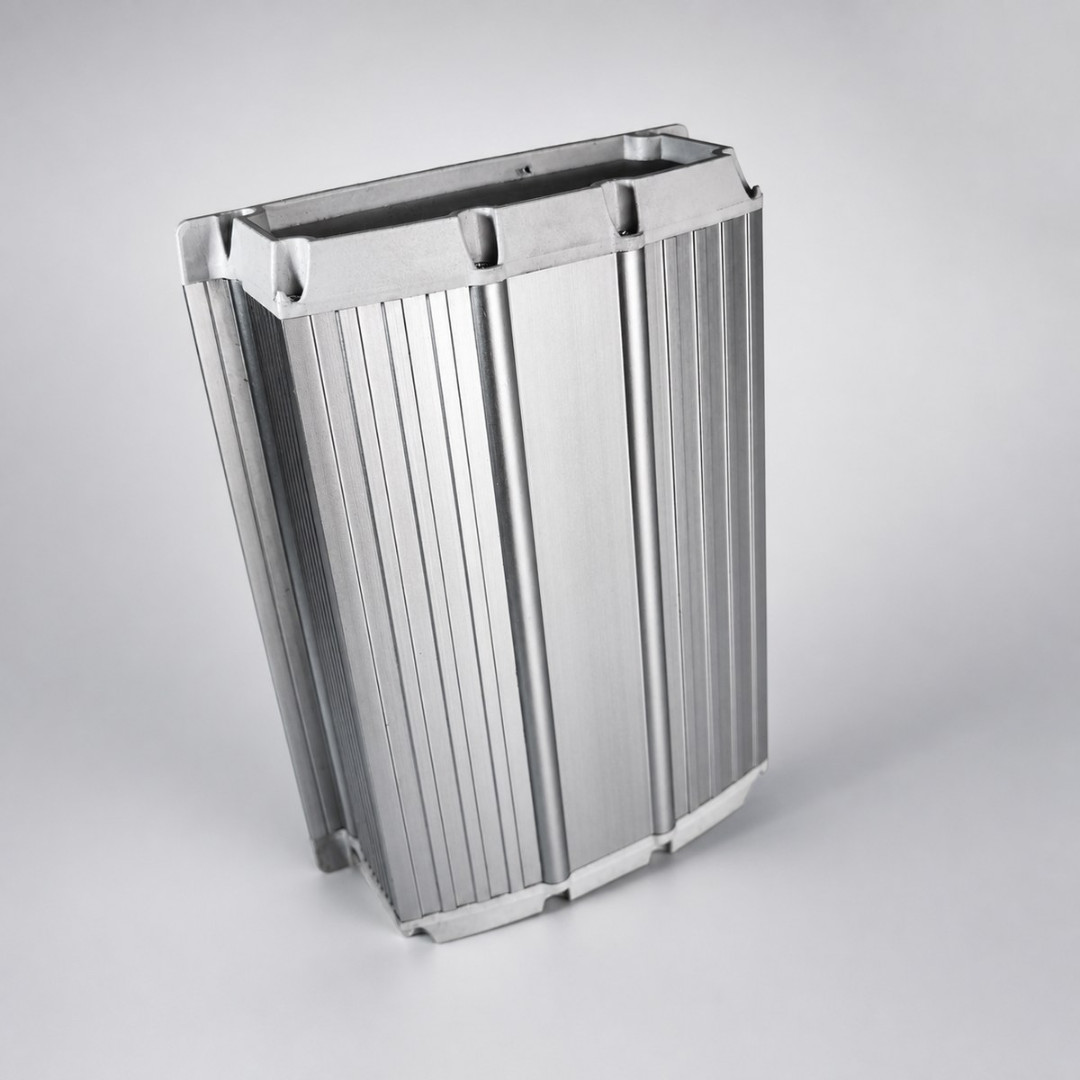

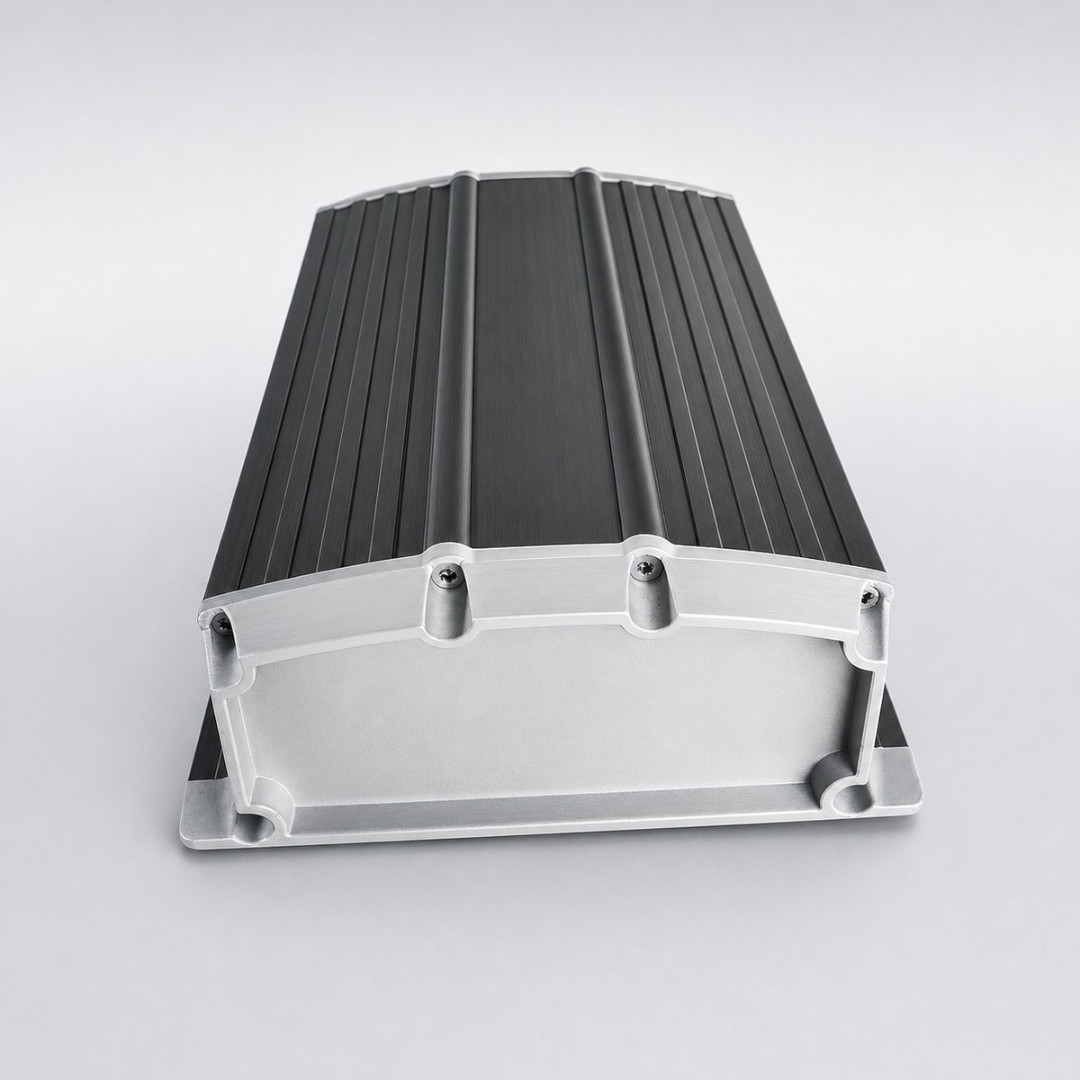

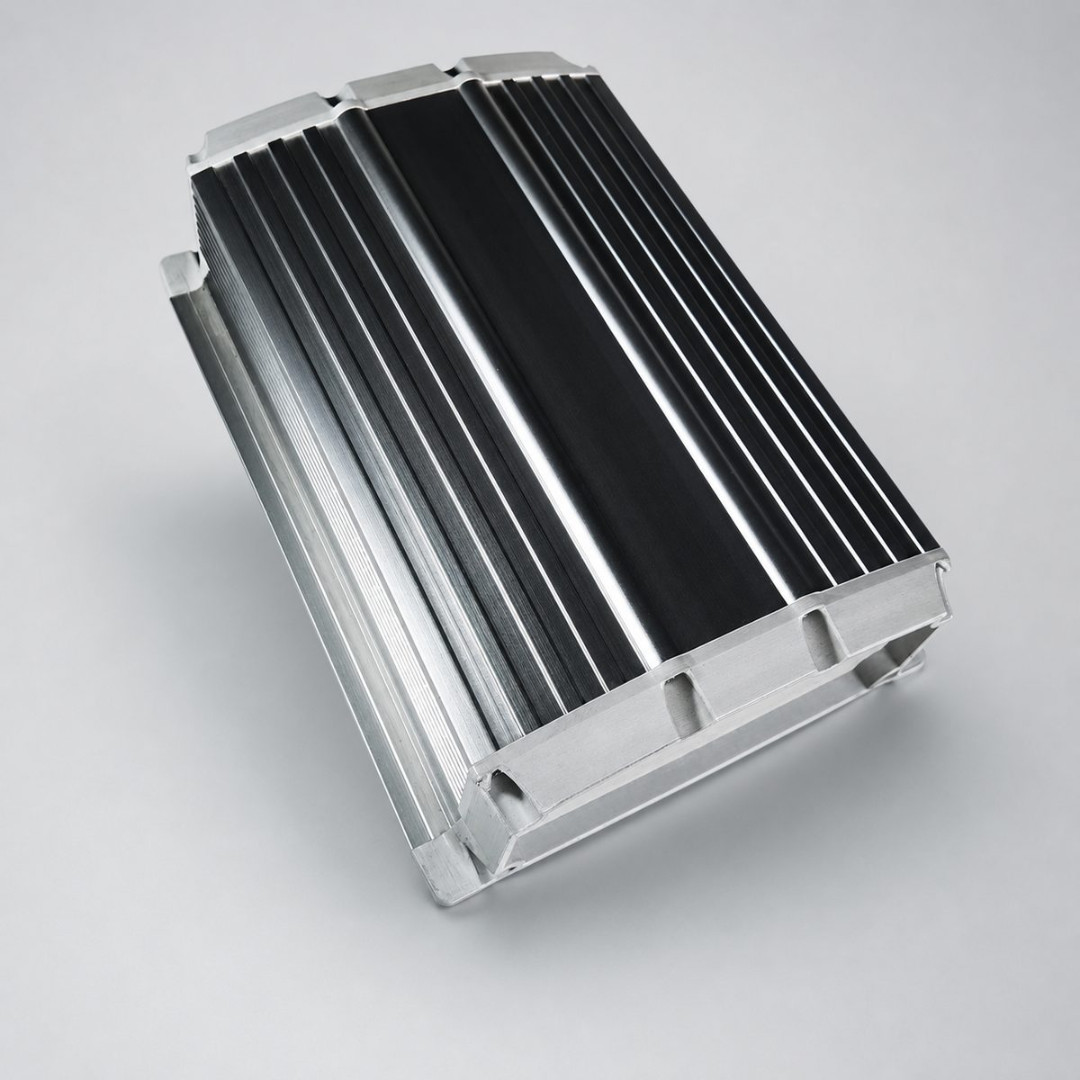

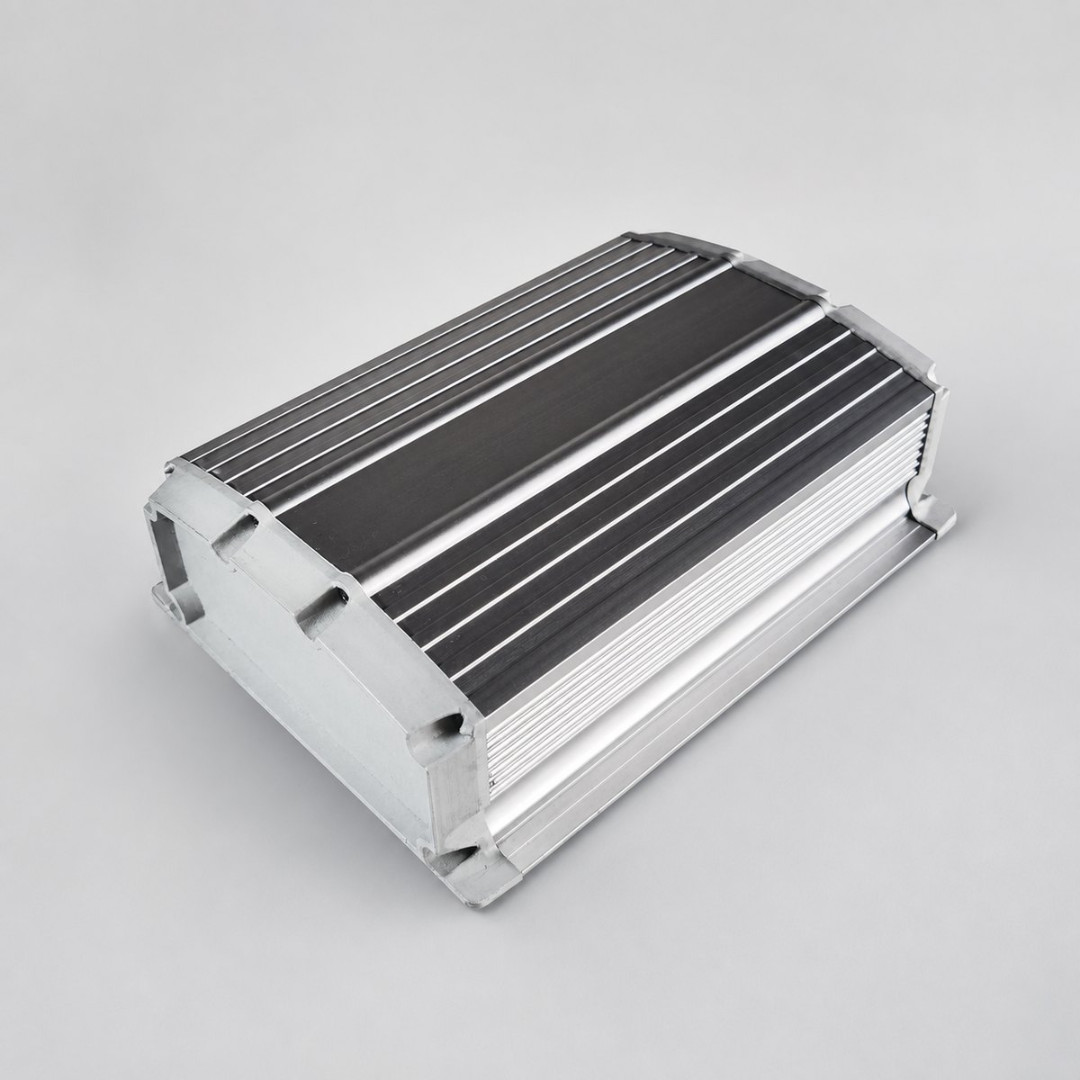

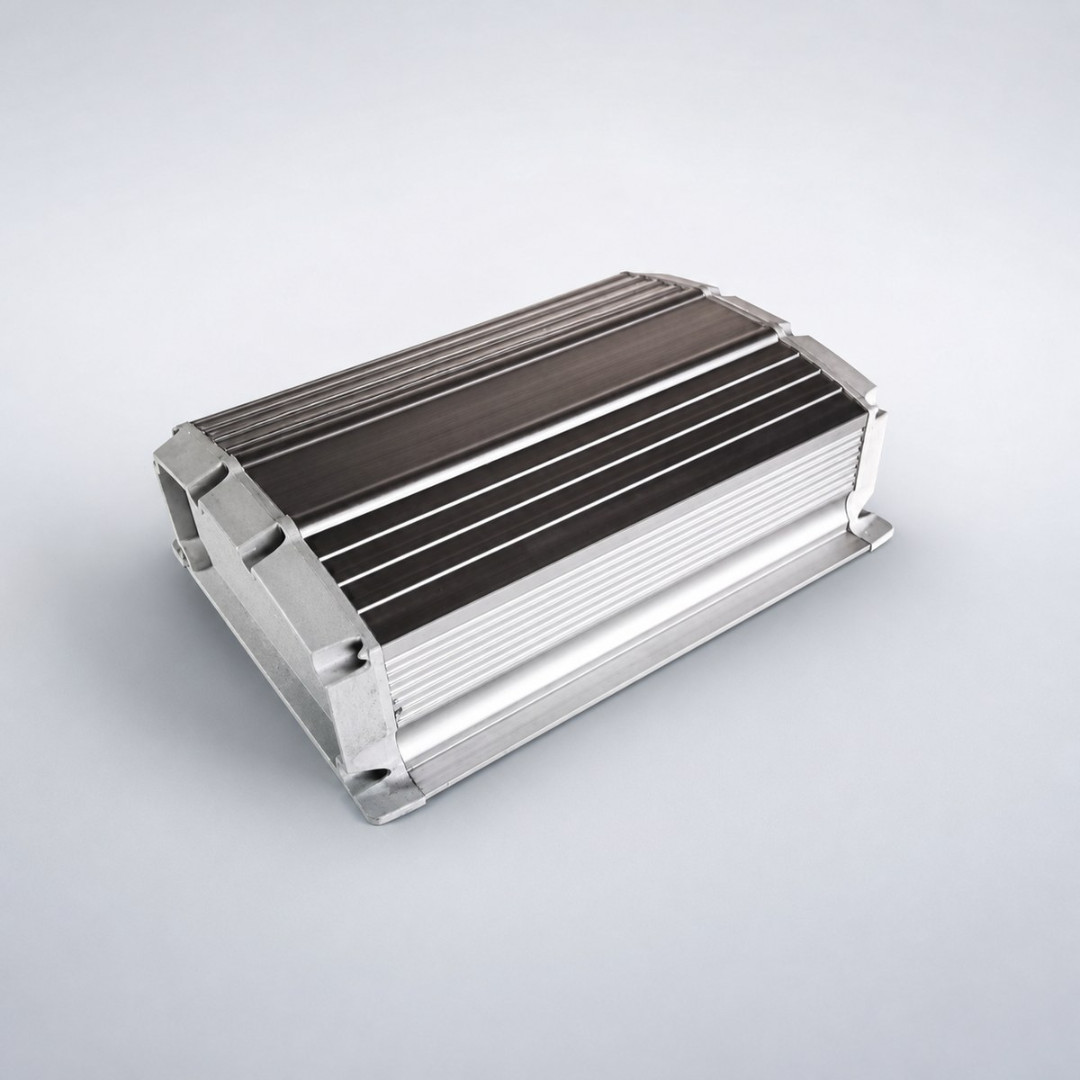

Внешний вид комплектности — в фотогалерее выше.
Габариты корпуса MD-12-154
Сечение профильного корпуса MD-12-154. Основные размеры продублированы в таблице для проектирования и поиска.
| Модель | MD-12-154 |
|---|---|
| Тип | Профильный алюминиевый корпус с фланцами и торцевыми панелями |
| Длина корпуса | 154 мм |
| Ширина по основанию | 126 мм |
| Высота профиля | 49,6 мм |
| Верхняя ширина профиля | 108 мм |
| Внутренний проем | 101,04 мм |
| Материал | Алюминиевый профиль |
Размеры для платы и монтажа
Для разработки печатной платы под MD-12-154 важно проверить не только внешний габарит корпуса, но и посадку платы, высоту компонентов, вылет разъемов и обработку торцевых панелей.
| Рабочая ширина платы | Ориентир — до 101,04 мм по внутреннему проему. Точную ширину подтверждаем по выбранному уровню установки и направляющим. |
|---|---|
| Высота компонентов | Ориентир — до 35 мм в боковой полезной зоне профиля. Фактический зазор зависит от положения платы и стороны монтажа. |
| Толщина платы | Уточняется по пазу или способу крепления. Для расчета укажите толщину PCB и требуемый технологический зазор. |
| Торцевая панель | Проверяем расстояние от платы до панели с учетом разъемов, крепежа, кабельных вводов и толщины панели. |
| Крепеж платы | Координаты стоек, винтов и отверстий задаются по вашей плате и сборочной схеме. |
| CAD-файлы | PDF/STEP/DWG предоставляются по запросу для проверки платы, разъемов и обработки. |
Обработка под проект
Корпус можно доработать под конкретную электронику: плату, интерфейсные разъемы, индикацию, крепеж, тепловые требования и внешний вид изделия.
- фрезеровка и сверление торцевых панелей под разъемы, кнопки, индикаторы и кабельные вводы;
- окна, пазы и посадочные места по чертежу, STEP/DWG, PDF или эскизу;
- обработка профиля под крепеж, стойки, теплоотвод и сборку;
- анодирование, окраска, маркировка и шелкография;
- подготовка комплекта к опытной партии или серийному выпуску.
Комплектация и поставка
MD-12-154 доступен как готовый корпус из складской программы в Санкт-Петербурге и как база для проектной доработки. Подходит для опытных партий, малых серий и регулярных поставок.
| Наличие | Корпус в наличии на складе в Санкт-Петербурге; актуальное количество подтверждаем по запросу. |
|---|---|
| Комплект | Алюминиевый профиль, торцевые панели, винты и крепеж. |
| Крышки и панели | Варианты исполнения: из пластика, стандартные панели или панели после обработки. |
| Поверхность | Покрытие, цвет, маркировка и шелкография согласуются под изделие. |
| Поставка | Образец, опытная партия, малая серия или регулярная серия по согласованной спецификации. |
